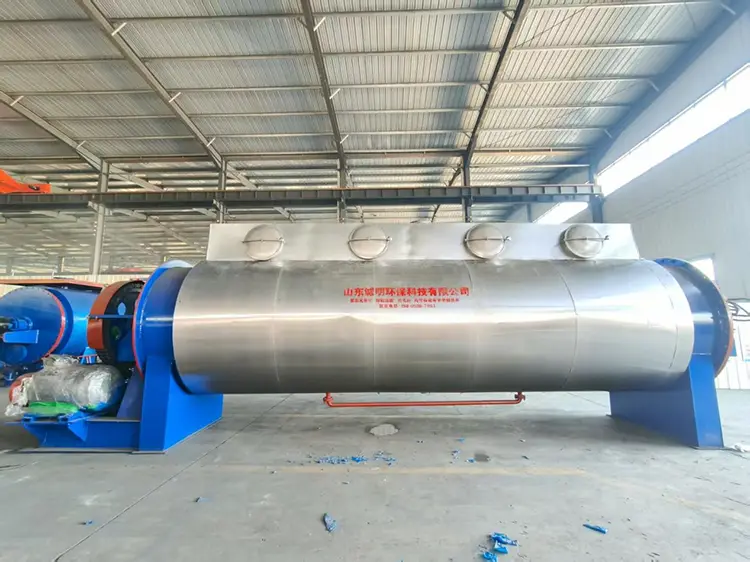

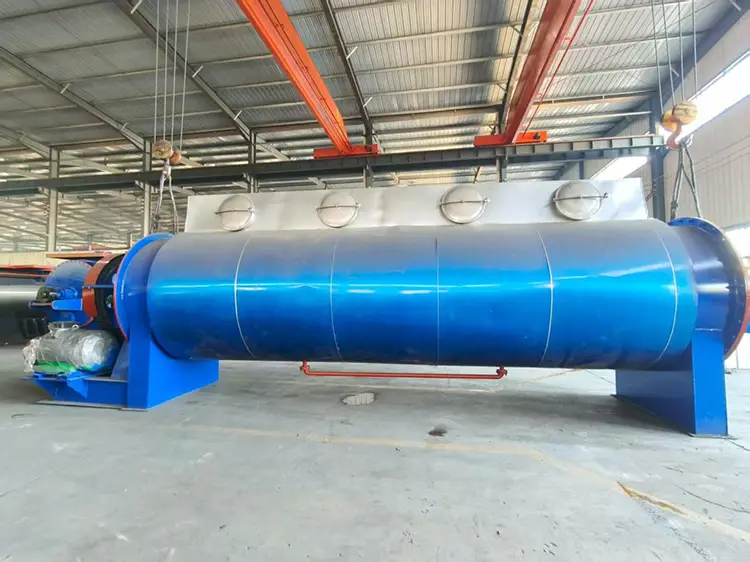

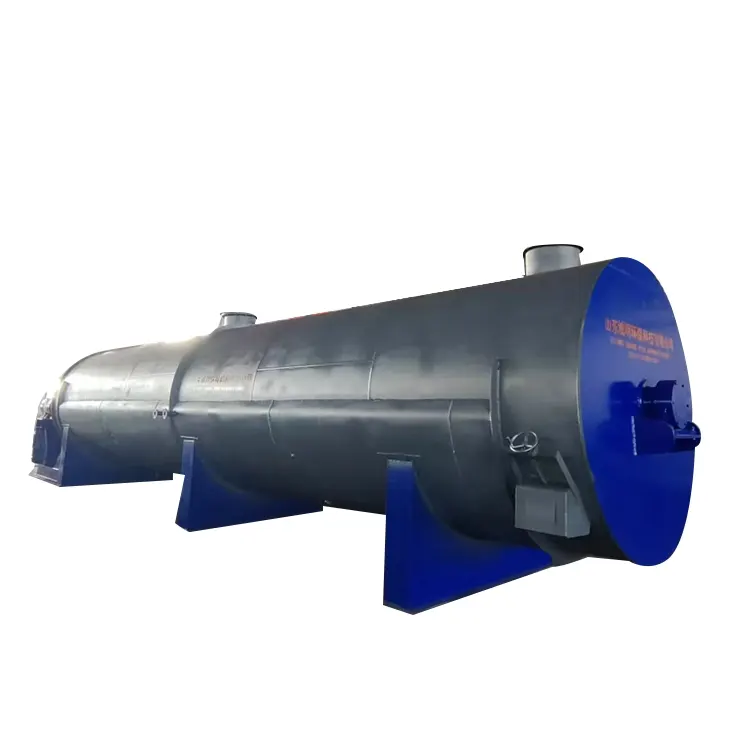

De Coil Heating Rotary Disc Dryer is een zeer efficiënte, continue droogapparatuur van het geleidingstype. Het brengt warmte over op het materiaal via de warmteoverdrachtswand. Een deel van de stoom komt de ringvormige ruimte tussen de buitenmantel en de binnenwand van de cilinder binnen, waardoor het materiaal via de binnenwand wordt verwarmd. Het condensaat wordt afgevoerd via de onderste afvoerpoort. Een ander deel van de stoom komt de hoofdas en de spoelen binnen, verwarmt ze en condensaat wordt afgevoerd via de roterende afvoerverbinding. Terwijl de as draait, werken de waaiers en de spoelen samen om het materiaal grondig te roeren en te verwarmen, waardoor het contact tussen het materiaal en de as en de spoelen wordt gemaximaliseerd. Secundaire stoom wordt via een kanaal met geïnduceerde trek uit de bovenste stoomkamer van de buitenschaal afgevoerd. Er wordt een licht vacuüm in het kanaal gehandhaafd om te voorkomen dat uitlaatstoom ontsnapt en om te voorkomen dat er overmatige koude lucht wordt geabsorbeerd. Een stripplaat, gemonteerd op de hoofdas en geplaatst tussen de verwarmingsspiralen, stuwt het materiaal niet alleen voort, maar fungeert ook als een zelfreinigend apparaat, waarbij coatings van de as en cilinderwanden worden verwijderd om een uitstekende warmteoverdracht te behouden.
|
Model |
Ontwerpdruk (Mpa) |
Werkdruk (Mpa) |
Ontwerptemperatuur (Mpa) |
Werktemperatuur (Mpa) |
Vermogen (kW) |
|
CMJ-1 |
0.65 |
0.6 |
166 |
164 |
37 |
|
CMJ-2 |
0.65 |
0.6 |
166 |
164 |
37 |
|
CMJ-3 |
0.65 |
0.6 |
166 |
164 |
37 |
1. De roterende schijfdroger met spiraalverwarming maakt gebruik van een externe mantel en een spoel/stoomkast van de hoofdas om stoom te laten circuleren, waardoor het verwarmde oppervlak wordt vergroot. Deze structuur en werkingsprincipe zorgen voor een hoog thermisch rendement, een laag energieverbruik, eenvoudige bediening en een gunstige werkomgeving.
2. Een materiaalstripper gemonteerd op de hoofdas, gelegen tussen de verwarmingsspiralen, stuwt niet alleen het materiaal voort, maar zorgt ook voor zelfreinigende eigenschappen. Het mobiele verwarmingssysteem zorgt voor volledig contact met de geleider.
3. De afzuigkap en de leidingen zijn gemaakt van roestvrij staal, wat de corrosieweerstand verbetert en de levensduur verlengt.
4. Een automatisch wateroverdrachtsysteem recycleert stoomcondensaat terug in de ketel, waardoor het energieverbruik wordt verminderd en water wordt bespaard.
Onze sterke punten: Shandong Chengming houdt zich tijdens de gehele productie en bedrijfsvoering consequent aan hoge normen en streng kwaliteitsmanagement. We bieden productontwerp op maat en onze after-sales service omvat installatie, inbedrijfstelling, training en onderhoud.

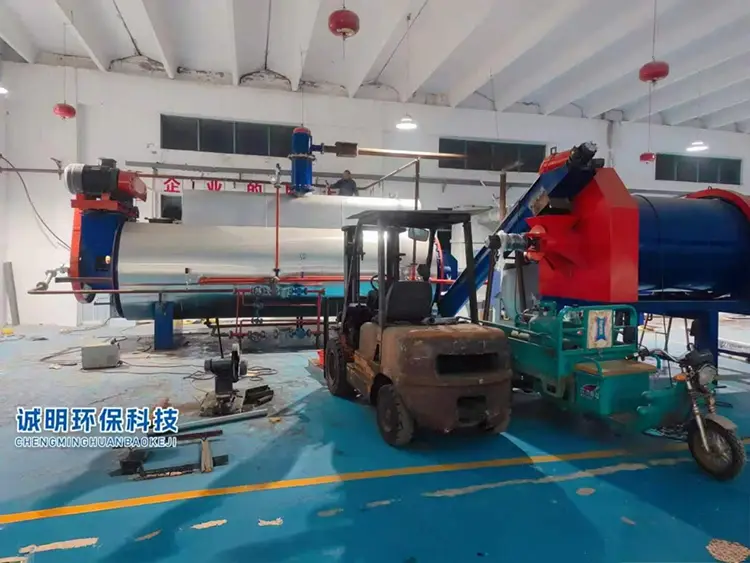

Projectcases: Onze apparatuur is gebruikt in Rusland, Zuid-Korea, Kazachstan, Vietnam, Indonesië en andere landen.
